Описание
Автоматизация на высшем уровне с новым вертикальным складом OnePick. Его автоматическое окно выдачи товара не требует операторов.
OnePick — это автоматический вертикальный склад Modula Lift со специальным отборочным отсеком, оснащенным декартовым роботом, движущимся по двум осям (X и Y).

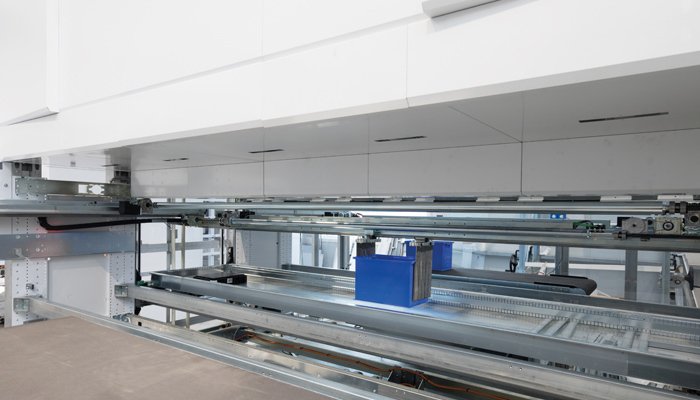

Окно установлено на заданной высоте, поэтому оно полностью автоматически интегрируется с роликами, конвейерами, ремнями и другими системами. В отсеке OnePick захватное устройство извлекает коробку и размещает ее перед отсеком на поверхности, внешней по отношению к машине.
OnePick в сочетании с системой обработки груза позволяет устанавливать автоматический вертикальный склад даже в труднодоступных, неудобных или далеко от мест где товар нужен. Работа OnePick основана на программном обеспечении WMS, которое, помимо прочего, также отображает местоположение контейнеров с лотками. Захватывающее устройство руководствуется этими координатами и извлекает запрошенные элементы автономно. Этот тип автоматической транспортной системы сможет затем доставлять конвеером извлеченные товары в другое место, даже если оно находится далеко.
| Высота склада: |
от 3300 мм до 16100 мм |
| Шаг изменения высоты: |
200 мм |
| Шаг направляющих для хранения полок: |
25 мм |
| Ширина полки: |
от 1500 мм до 4100 мм |
| Глубина полки: |
654 мм & 857 мм |
| Полезная нагрузка на полку: |
250-500-750-990 кг |
| Общая полезная нагрузка: |
до 90.000 кг |
| Количество бухт выдачи: |
до 3 OnePick, на той же стороне или смещенные |
- Самонесущая конструкция из оцинкованной стали.
- Вертикальное движение обеспечивается работой усиленных стальными тросами зубчатых ремней.
- Вертикальная устойчивость и защита экстрактора от крена обеспечивается с помощью 6 роликов с каждой стороны, выполненными из высокопрочного полиуретана.

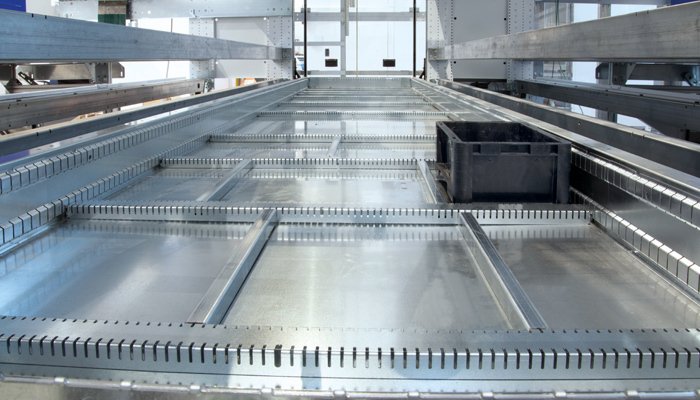

- Управление грузом на нескольких полках, расположенных по всей высоте.
Modula OnePick доступен с следующих моделях:
ME и ME-D
| Модель |
Ширина полки, мм |
Глубина полки, мм |
Высота борта полки, мм |
Макс. нагрузка на полку, кг |
Занимаемая площадь ВНУТРЕННЯЯ БУХТА (Ширина х Глубина — мм) |
Занимаемая площадь ВНЕШНЯЯ БУХТА (Ширина х Глубина — мм) |
| ME25 |
1500 |
654 |
45/70/120 |
250 |
1.917×2.556 |
1.917×3.246 |
| ME25D |
1500 |
857 |
45/70/120 |
250 |
1.917×3.165 |
1.917×4.058 |
| ME50 |
1500 |
654 |
70/120 |
500 |
1.917×2.556 |
1.917×3.246 |
| ME50D |
1500 |
857 |
70/120 |
500 |
1.917×3.165 |
1.917×4.058 |
| ME75 |
1500 |
654 |
70/120 |
750 |
1.917×2.556 |
1.917×3.246 |
| ME75D |
1500 |
857 |
70/120 |
750 |
1.917×3.165 |
1.917×4.058 |
| ME1000 |
1500 |
654 |
70/120 |
990 |
1.917×3.165 |
1.917×4.058 |
| ME1000D |
1500 |
857 |
70/120 |
990 |
1.917×3.165 |
1.917×4.058 |
MA и MA-D
| Модель |
Ширина полки, мм |
Глубина полки, мм |
Высота борта полки, мм |
Макс. нагрузка на полку, кг |
Занимаемая площадь ВНУТРЕННЯЯ БУХТА (Ширина х Глубина — мм) |
Занимаемая площадь ВНЕШНЯЯ БУХТА (Ширина х Глубина — мм) |
| MA25 |
1900 |
654 |
45/70/120 |
250 |
2.317×2.556 |
2.317×3.246 |
| MA25D |
1900 |
857 |
45/70/120 |
250 |
2.317×3.165 |
2.317×4.058 |
| MA50 |
1900 |
654 |
70/120 |
500 |
2.317×2.556 |
2.317×3.246 |
| MA50D |
1900 |
857 |
70/120 |
500 |
2.317×3.165 |
2.317×4.058 |
| MA75 |
1900 |
654 |
70/120 |
750 |
2.317×2.556 |
2.317×3.246 |
| MA75D |
1900 |
857 |
70/120 |
750 |
2.317×3.165 |
2.317×4.058 |
MC и MC-D
| Модель |
Ширина полки, мм |
Глубина полки, мм |
Высота борта полки, мм |
Макс. нагрузка на полку, кг |
Занимаемая площадь ВНУТРЕННЯЯ БУХТА (Ширина х Глубина — мм) |
Занимаемая площадь ВНЕШНЯЯ БУХТА (Ширина х Глубина — мм) |
| MC25 |
2500 |
654 |
45/70/120 |
250 |
2.917×2.556 |
2.917×3.246 |
| MC25D |
2500 |
857 |
45/70/120 |
250 |
2.917×3.165 |
2.917×4.058 |
| MC50 |
2500 |
654 |
70/120 |
500 |
2.917×2.556 |
2.917×3.246 |
| MC50D |
2500 |
857 |
70/120 |
500 |
2.917×3.165 |
2.917×4.058 |
| MC75 |
2500 |
654 |
70/120 |
750 |
2.917×2.556 |
2.917×3.246 |
| MC75D |
2500 |
857 |
70/120 |
750 |
2.917×3.165 |
2.917×4.058 |
MX и MX-D
| Модель |
Ширина полки, мм |
Глубина полки, мм |
Высота борта полки, мм |
Макс. нагрузка на полку, кг |
Занимаемая площадь ВНУТРЕННЯЯ БУХТА (Ширина х Глубина — мм) |
Занимаемая площадь ВНЕШНЯЯ БУХТА (Ширина х Глубина — мм) |
| MX25 |
3100 |
654 |
45/70/120 |
250 |
3.517×2.556 |
3.517×3.246 |
| MX25D |
3100 |
857 |
45/70/120 |
250 |
3.517×3.165 |
3.517×4.058 |
| MX50 |
3100 |
654 |
70/120 |
500 |
3.517×2.556 |
3.517×3.246 |
| MX50D |
3100 |
857 |
70/120 |
500 |
3.517×3.165 |
3.517×4.058 |
| MX75 |
3100 |
654 |
70/120 |
750 |
3.517×2.556 |
3.517×3.246 |
| MX75D |
3100 |
857 |
120 |
750 |
3.517×3.165 |
3.517×4.058 |
ML и ML-D
| Модель |
Ширина полки, мм |
Глубина полки, мм |
Высота борта полки, мм |
Макс. нагрузка на полку, кг |
Занимаемая площадь ВНУТРЕННЯЯ БУХТА (Ширина х Глубина — мм) |
Занимаемая площадь ВНЕШНЯЯ БУХТА (Ширина х Глубина — мм) |
| ML25 |
4100 |
654 |
70/120 |
250 |
4.517×2.556 |
4.517×3.246 |
| ML25D |
4100 |
857 |
70/120 |
250 |
4.517×3.165 |
4.517×4.058 |
| ML50 |
4100 |
654 |
120 |
500 |
4.517×2.556 |
4.517×3.246 |
| ML50D |
4100 |
857 |
120 |
500 |
4.517×3.165 |
4.517×4.058 |
| ML75 |
4100 |
654 |
120 |
750 |
4.517×2.556 |
4.517×3.246 |
| ML75D |
4100 |
857 |
120 |
750 |
4.517×3.165 |
4.517×4.058 |
